| 브랜드 이름: | Genyu |
| 모델 번호: | GY091BD01W |
| MOQ: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환, 페이팔, 웨스턴 유니온, 머니그램, 신용 카드 |
| 공급 능력: | 150K PC/월 |

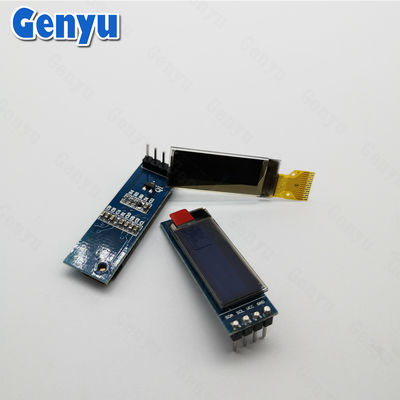

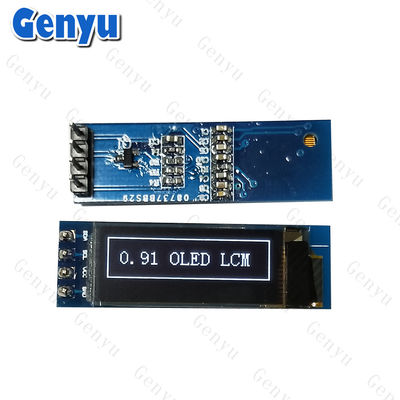

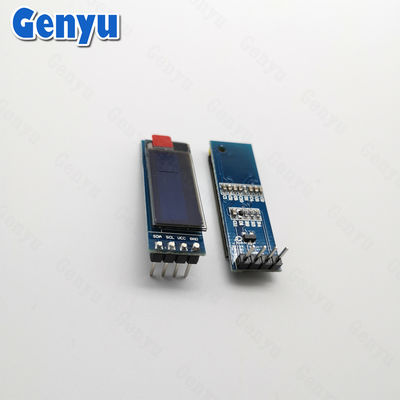

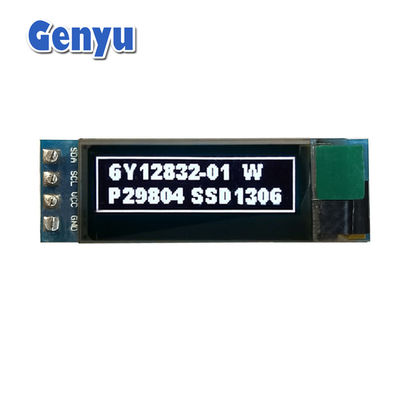

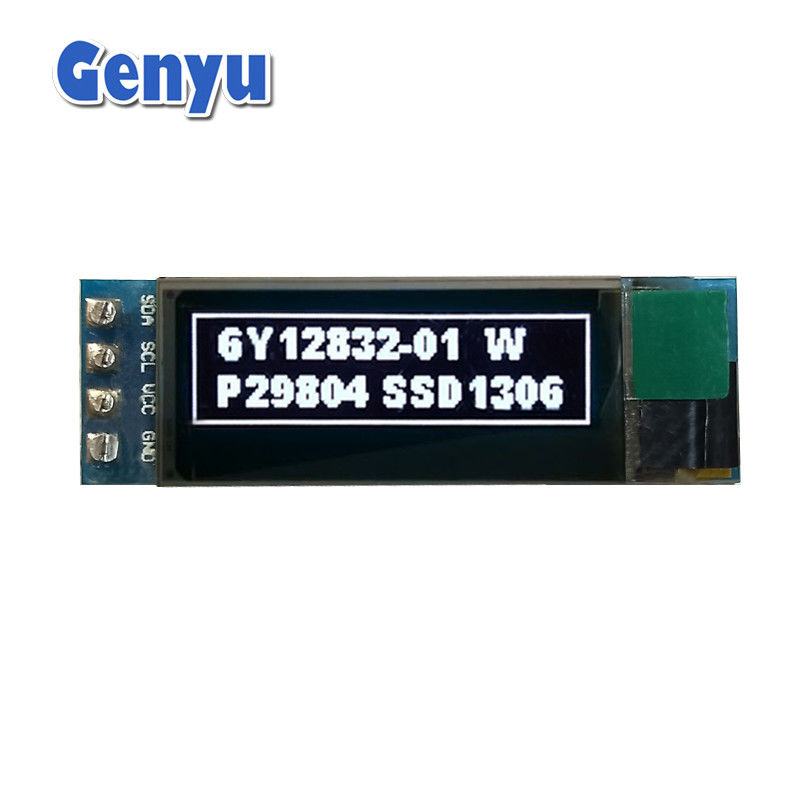

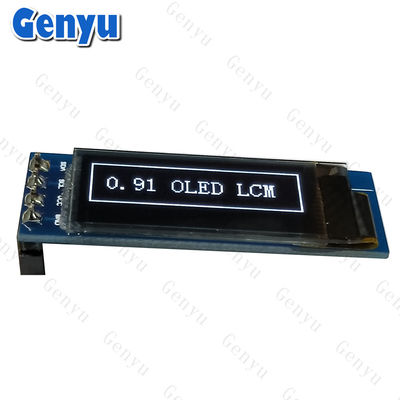

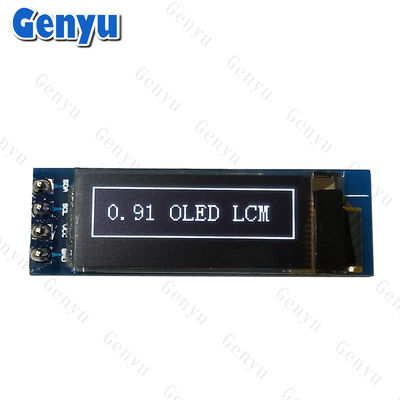

0.91인치 OLED 디스플레이 모듈 흰색 128x32 점 SSD1306 4PIN I2C 인터페이스
공통점:
표시 크기:
대각선 크기0.91인치
결의:128x32픽셀의 크기는 작은 디스플레이에서 가장 흔합니다.
OLED 타입:단색: 대부분의 0.91인치 OLED 디스플레이는단색(일반적으로 흰색, 파란색 또는 노란색) 즉 검은색 배경에 한 가지 색상을 표시합니다.
인터페이스:
I2C: 대부분의 0.91인치 OLED 모듈은I2C통신을 위한 인터페이스, 단지 두 개의 데이터 라인 (SDA데이터 및SCLI2C는 더 간단한 배선과 더 느린 통신 속도를 위해 편리합니다.
SPI: 일부 0.91인치 OLED 모듈은 또한SPI(Serial Peripheral Interface) 는 더 빠른 데이터 전송을 허용하지만 추가 배선을 필요로 합니다.
드라이버 IC:SSD1306: 이것은 가장 인기있는 OLED 컨트롤러 중 하나입니다. 0.91 인치 모듈에서 널리 사용됩니다.
전원 공급:OLED 디스플레이는 비교적저전력전통적인 LCD와 비교하면 백라이트가 필요하지 않기 때문에 각 픽셀이 빛을 방출합니다.3.3V또는5V(모델에 따라) 작동합니다.
PCB 장착:딱딱한 PCB: 다른 것은 딱딱한 PCB로 제공됩니다.내장또는정지 상태휴대용 기기, 센서, 기기 같은 응용 프로그램입니다.
세부 사양:
| 1 | 브랜드 이름 | 젠유 |
| 2 | 모델 번호 | GY091BD01W |
| 3 | 표시 모드 | OLED (오rgan적 발광 다이오드) |
| 4 | 색상 | 흰색 |
| 5 | 크기 | 00.91인치 |
| 6 | 점 행렬 | 128*32 픽셀 |
| 7 | 모듈 크기 | 38.0 ((W) *12.5 ((H) *11.9 ((T) mm |
| 8 | 보기 영역 | 24.384 ((W) * 7.584 ((H) mm |
| 9 | 활동 영역 | 22.384 ((W) *5.584 ((H) mm |
| 10 | 점 크기 | 0.159 ((W) * 0.159 ((H) mm |
| 11 | 도트 피치 | 0.175 ((W) * 0.175 ((H) mm |
| 12 | 드라이브 IC | SSD1306BZ |
| 13 | 커넥터 | COG+FPC |
| 14 | 인터페이스 | SPI |
| 15 | 작동 온도 | -40~+85°C |
| 16 | RoHS 준수 | 네 |
OLED 화면 (0.42 인치 ~ 3.12 인치):
우리는 주로 0.42′′, 0.49′′, 0.66′′, 0.78′′, 0.87′′, 0.91′′, 0.96′′, 1.12′′, 1.21′′, 1.3′′, 1.5′′, 1.54′′, 1.92′′, 2.08′′, 2.23′′, 2.42′′, 2.7′′, 3.12′′ 등을 포함한 중소형 OLED 디스플레이를 개발합니다.
아두이노로 0.91인치 OLED PCB를 사용하는 방법:
0.91인치 OLED 디스플레이를아두이노(또는 다른 마이크로 컨트롤러), 다음 기본 단계를 수행:
1.디스플레이의 배선:
I2C 인터페이스 (가장 흔한):
VCC아두이노의 3.3V 또는 5V 핀 (디스플레이 사양에 따라)
GND아두이노에 있는 지상 (GND) 핀을 연결합니다.
SCL아두이노에 있는 SCL 핀을 연결합니다.
SDA아두이노에 있는 SDA 핀을 연결합니다.
SPI 인터페이스(적절한 경우):
VCC아두이노에 3.3V 또는 5V 핀을 연결합니다.
GNDGND 핀에
SCK아두이노에 있는 SCK 핀에
MOSI(Master Out Slave In) 를 Arduino에 있는 MOSI 핀으로
CS(칩 선택) 는 Arduino의 디지털 핀 (예: 핀 10) 에
A. 1) 맞춤형 세그먼트 LCD 디스플레이;
2) 단색 그래픽/닷 매트릭스 LCD 디스플레이 모듈;
3)마이크로 OLED 디스플레이 모듈;
4) 컬러 TFT LCD 디스플레이 패널;
5) LED 백라이트
2Q: 공장은 어디죠?
A.우리 사무실은 광둥의 첸젠에 있고 우리 공장은 Jiangxi Province에 있습니다.
5Q: OLED 디스플레이에 대해 더 낮은 가격을 받을 수 있나요?
A: 예, 더 큰 / 더 많은 양을 주문하면 더 저렴한 가격입니다.
6Q: 어떻게 제품의 품질을 제어합니까?
A: 모든 제품은 배송 전에 100% 검사됩니다.
