| 브랜드 이름: | Genyu |
| 모델 번호: | GY12864-04 |
| MOQ: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환, 페이팔, 웨스턴 유니온, 머니그램, 신용 카드 |
| 공급 능력: | 150K PC/월 |

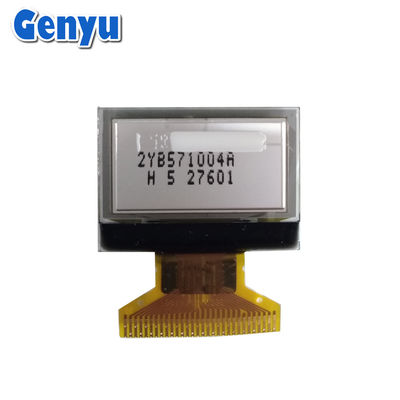

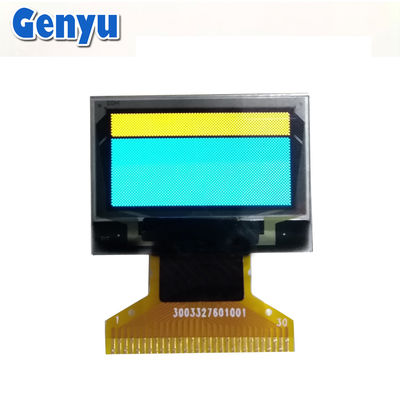

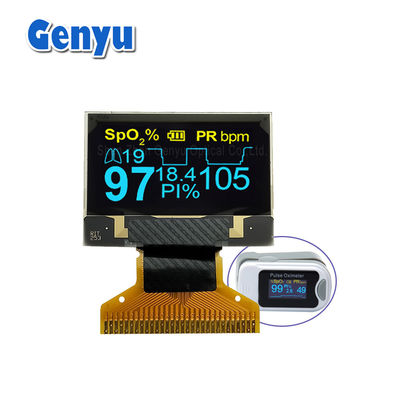

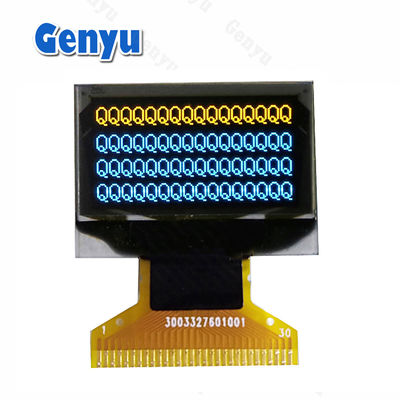

0.96인치 OLED 디스플레이 양색 128x64 해상도 SSD1306 30PIN 시리즈 인터페이스
전기 사양:
인터페이스:
모듈에 따라 I2C (2-waya) 또는 SPI (4-waya) (구매 전에 확인).
I2C 인터페이스는 통신을 위해 두 개의 핀 (SCL 및 SDA) 을 사용하지만 SPI는 더 많은 핀 (MOSI, MISO, SCK 및 CS) 을 사용합니다.
전원 공급: 3.3V에서 5V까지
현재 소비:
일반적으로, 20-30mA는 완전한 밝기로
전력 소모는 밝기 낮거나 검은색 화면으로 현저하게 감소합니다. (OLED가 자체적으로 방출되기 때문입니다.)
표시 특성:
콘트라스트 비율: 훌륭합니다. 진짜 검은 색으로요. 왜냐하면 OLED 픽셀이 완전히 꺼질 수 있기 때문입니다.
갱신 속도: 부드러운 텍스트와 간단한 그래픽을 위해 충분히 빠르다 (~ 60Hz 이상의 갱신 속도는 전형적입니다).
글꼴 표현: 작은 크기의 텍스트를 표시하는 데 적합하며 기본적인 픽셀 그래픽을 지원 할 수 있습니다.
반응 시간: 빠른 반응 시간, 움직임의 흐름을 없앨 수 있습니다.
세부 매개 변수:
| 1 | 브랜드 이름 | 젠유 |
| 2 | 모델 번호 | GY12864-04 |
| 3 | 표시 모드 | OLED (오rgan적 발광 다이오드) |
| 4 | 색상 | Y&B |
| 5 | 크기 | 00.96인치 |
| 6 | 점 행렬 | 128*64 픽셀 |
| 7 | 모듈 크기 |
26.7 ((W) x19.26 ((H) x1.41 ((D) mm
|
| 8 | 보기 영역 | 23.74 (W) x 12.864 ((H) mm |
| 9 | 활동 영역 | 21.74 ((W) *10.86 ((H) mm |
| 10 | 점 크기 | 0.15 (W) *0.15 (H) mm |
| 11 | 도트 피치 | 0.17 (W) *0.17 (H) mm |
| 12 | 드라이브 IC | SSD1306 |
| 13 | 인터페이스 | 6800/8080 인터페이스, 4선 직렬 인터페이스, I2C |
| 14 | FPC 커넥터 | 30PIN, 용접 |
| 15 | 전압 | VDD=1.65~3.3V, Vin=3.5~4.2V |
| 16 | 관점 | 160° |
OLED 화면 (0.42 인치 ~ 3.12 인치):
우리는 주로 0.42′′, 0.49′′, 0.66′′, 0.78′′, 0.87′′, 0.91′′, 0.96′′, 1.12′′, 1.21′′, 1.3′′, 1.5′′, 1.54′′, 1.92′′, 2.08′′, 2.23′′, 2.42′′, 2.7′′, 3.12′′ 등을 포함한 중소형 OLED 디스플레이를 개발합니다.
피노아웃 (I2C용):
일반적인 피노트096인치 SSD1306 OLED (I2C)표시는:
VCC: 전원 공급 장치 (시스템에 따라 3.3V 또는 5V).
GND땅.
SCL: 연쇄 시계 라인 (I2C 통신용)
SDA: 일련 데이터 라인 (I2C 통신용)
RES: 리셋 (모듈에 따라 선택)
DC: 데이터/명령 (보인 데이터가 명령어 또는 표시 데이터인지 표시하는 데 사용됩니다.)
CS: 칩 선택 (SPI 인터페이스에 사용, I2C에 필요하지 않습니다.)
SPI를 위해, 당신은 또한 필요MOSI,SCK, 그리고CS.
A. 1) 맞춤형 세그먼트 LCD 디스플레이;
2) 단색 그래픽/닷 매트릭스 LCD 디스플레이 모듈;
3)마이크로 OLED 디스플레이 모듈;
4) 컬러 TFT LCD 디스플레이 패널;
5) LED 백라이트
2Q: 공장은 어디죠?
A.우리 사무실은 광둥의 첸젠에 있고 공장은 Jiangxi Province에 있습니다.
5Q: OLED 디스플레이에 대해 더 낮은 가격을 받을 수 있나요?
A: 예, 더 큰 / 더 많은 양을 주문하면 더 저렴한 가격입니다.
6Q: 어떻게 제품의 품질을 제어합니까?
A: 모든 제품은 배송 전에 100% 검사됩니다.
