| 브랜드 이름: | Genyu |
| 모델 번호: | GY12864-48 |
| MOQ: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환, 페이팔, 웨스턴 유니온, 머니그램, 신용 카드 |
| 공급 능력: | 150K PC/월 |

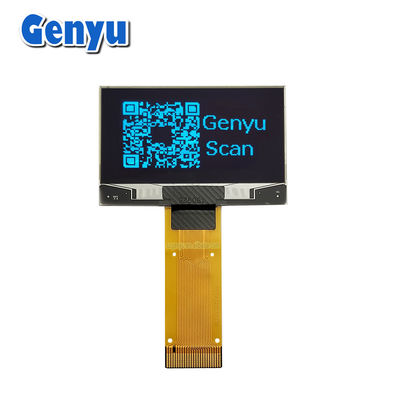

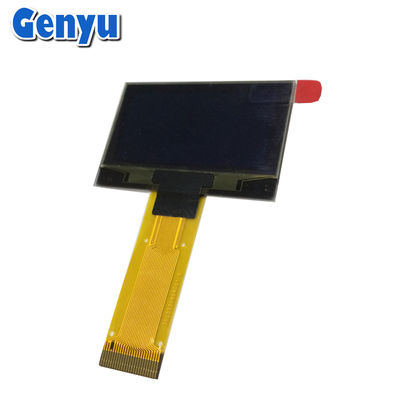

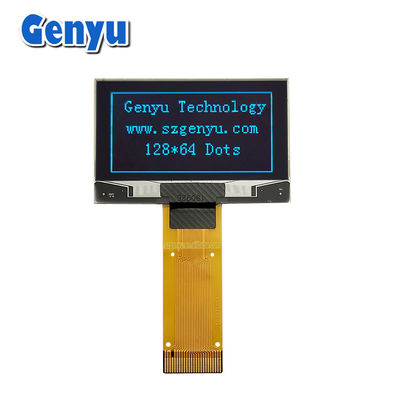

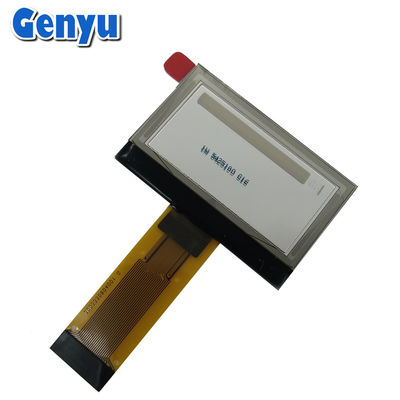

1.54인치 OLED 디스플레이 패널 블루 컬러 128x64 점 24PIN
의1.54인치 OLED SPD0301디스플레이는 작은, 단색 또는 컬러 OLED 디스플레이로SPD0301그것은 일반적으로 임베디드 시스템, 스마트 워치, 피트니스 추적기, 그리고 다른 소형, 저전력 디스플레이가 필요한 휴대용 장치에 사용됩니다.
SPD0301 컨트롤러 개요:
의SPD0301OLED 드라이버/컨트롤러로단색그리고컬러 OLED작은, 저전력 애플리케이션에서 일반적으로 사용됩니다. 그것은 지원SPI마이크로 컨트롤러와의 통신을 위한 (그리고 잠재적으로 I2C) 인터페이스.
그 동안SPD0301OLED 컨트롤러와 같은 다른 OLED 컨트롤러만큼 일반적이지 않습니다.SSD1306, 그것은 여전히 Arduino 및 다른 마이크로 컨트롤러와 함께 사용하기 위해 일부 라이브러리에서 널리 지원됩니다.
세부 매개 변수:
| 1 | 브랜드 이름 | 젠유 |
| 2 | 모델 번호 | GY12864-48 |
| 3 | 표시 모드 | OLED (오rgan적 발광 다이오드) |
| 4 | 색상 | 파란색 |
| 5 | 크기 | 10.54인치 |
| 6 | 점 행렬 | 128*64 픽셀 |
| 7 | 모듈 크기 |
42.04 ((W) x27.22 ((H) x1.41 ((D) mm
|
| 8 | 보기 영역 | 37.052 (W) x 19.516 ((H)mm |
| 9 | 활동 영역 |
35.052 ((W) x17.516 ((H)mm
|
| 10 | 점 크기 | 0.254 ((W) * 0.254 ((H) mm |
| 11 | 도트 피치 | 0.274 ((W) * 0.274 ((H) mm |
| 12 | 드라이브 IC | SPD0301ZD |
| 13 | 인터페이스 |
6800/8080 인터페이스, 4선 직렬 인터페이스, I2C
|
| 14 | FPC 커넥터 | 24PIN, 소켓 타입 |
| 15 | FPC 피치 | 0.5mm |
| 16 | 드라이브 방법 | VDD=1.65V~3.3V, Vin=11.5~12.5V |
| 17 | 관점 | 160° |
OLED 화면 (0.42 인치 ~ 3.12 인치):
우리는 주로 0.42′′, 0.49′′, 0.66′′, 0.78′′, 0.87′′, 0.91′′, 0.96′′, 1.12′′, 1.21′′, 1.3′′, 1.5′′, 1.54′′, 1.92′′, 2.08′′, 2.23′′, 2.42′′, 2.7′′, 3.12′′ 등을 포함한 중소형 OLED 디스플레이를 개발합니다.
1.54인치 OLED SPD0301 (SPI 인터페이스) 를 위한 피노트:
전형적인 피노트1.54인치 SPD0301 OLED 디스플레이사용SPI인터페이스는 다음과 같이 보일 수 있습니다.
VCC: 전원 공급 장치 (일반적으로3.3V또는5V) 의 내용입니다.
GND땅.
CS (칩 선택): SPI 칩 선택 핀.
SCK (시리즈 시계)SPI 시계 핀.
SDI (MOSI): 마스터 아웃 슬레이브 인 (SPI 데이터 입력 핀)
DC (데이터/명령): 데이터/명령 핀, 데이터와 명령어를 구분하는 데 사용됩니다.
RES (리셋): 디스플레이의 핀을 재설정합니다.
VCC전원 공급 스핀
GND토지 핀
A. 1) 맞춤형 세그먼트 LCD 디스플레이;
2) 단색 그래픽/닷 매트릭스 LCD 디스플레이 모듈;
3)마이크로 OLED 디스플레이 모듈;
4) 컬러 TFT LCD 디스플레이 패널;
5) LED 백라이트
2Q: 공장은 어디죠?
A.우리 사무실은 광둥의 첸젠에 있고 공장은 Jiangxi Province에 있습니다.
5Q: OLED 디스플레이에 대해 더 낮은 가격을 받을 수 있나요?
A: 예, 더 큰 / 더 많은 양을 주문하면 더 저렴한 가격입니다.
6Q: 어떻게 제품의 품질을 제어합니까?
A: 모든 제품은 배송 전에 100% 검사됩니다.
