| 브랜드 이름: | Genyu |
| 모델 번호: | GY12832-123 |
| MOQ: | 5000개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 페이팔, 웨스턴 유니온, 머니그램, 페이팔 |
| 공급 능력: | 400K PC/월 |

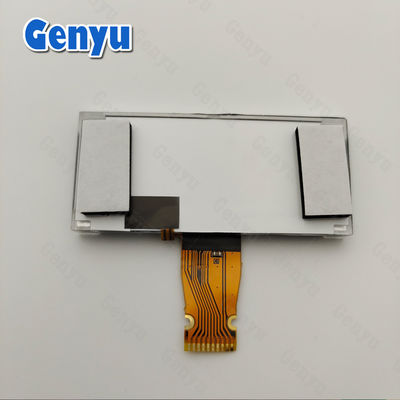

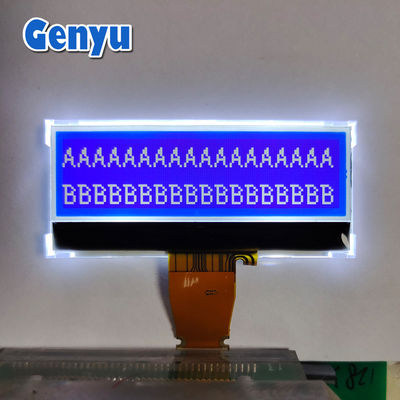

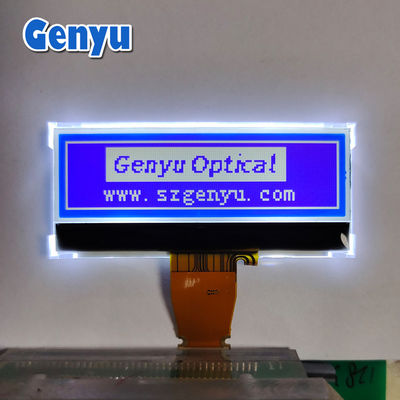

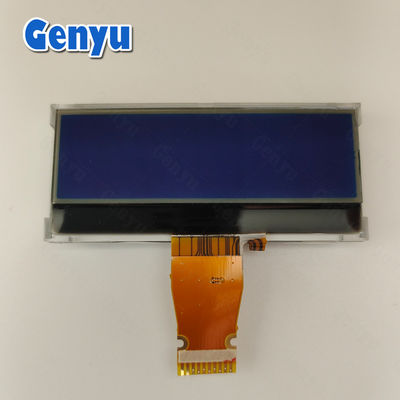

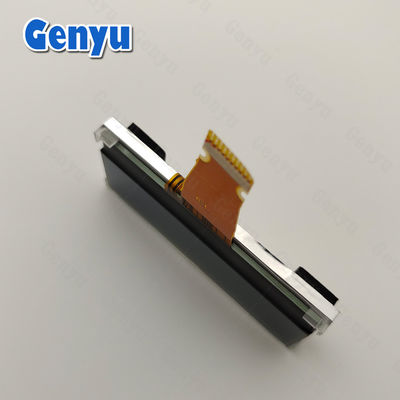

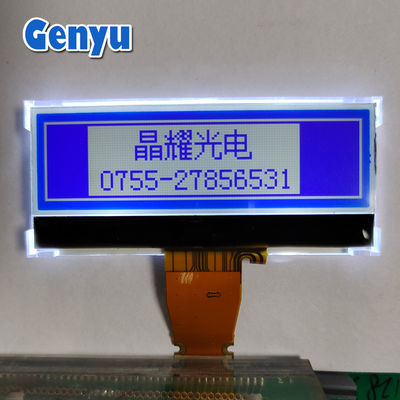

2.18인치 COG 그래픽 LCD 디스플레이 128x64 점 STN 블루 10PIN SPI 인터페이스
주요 특징:
결의: 128 픽셀 (폭) × 32 픽셀 (높이), 총 4096 픽셀을 제공합니다. 비록 해상도는 현대 컬러 디스플레이에 비해 매우 높지 않지만 기본적인 그래픽, 텍스트,그리고 작은 이미지.
모노크롬 화면: 대부분의 128x32 LCD는 단색, 즉, 다양한 암흑도와 함께 단색 (일반적으로 검정 또는 흰색) 을 표시할 수 있다. 이것은 디자인이 단순하고 저렴하게 유지된다.
COG 기술: COG 디스플레이에서는 디스플레이를 제어하는 IC가 유리 기판에 직접 장착됩니다.필요한 외부 부품의 수를 줄이고 디스플레이를 더 작고 저렴하게 만듭니다..
특징 및 장점:
낮은 전력 소비: 그래픽 LCD는 일반적으로 색상 대조 (예를 들어, OLED 또는 TFT) 보다 적은 전력을 소비하므로 배터리 작동 장치 또는 에너지 효율적인 응용 프로그램에 이상적입니다.
간단한 인터페이스: 일반적으로, 이러한 디스플레이는 간단한병렬 또는 연쇄 통신프로토콜 같은I2C,SPI, 또는8비트 병렬, 마이크로 컨트롤러와 인터페이스를 쉽게 만들기
콤팩트 크기:128x32 해상도공간 제한이 있는 애플리케이션에 이상적입니다. 기본적인 그래픽이나 텍스트만 표시해야 하고 더 큰 해상도가 불필요합니다.
비용 효율성: 단순성과 낮은 부품 수 (COG 기술 덕분에) 때문에저렴더 발전된 디스플레이 기술과 비교하면
세부 매개 변수:
| 1 | 제품 이름 | COG 그래픽 LCD 디스플레이 |
| 2 | LCD 타입 | STN, 음 |
| 3 | 폴라라이저 타입 | 송신기 |
| 4 | 관점 | 6시 |
| 5 | 결의 |
128x32 점
|
| 6 | 드라이브 방법 | 3/16 '고전'하는 것, 1/6 |
| 7 | 작동 전압 | 3.3V |
| 8 | 작동 온도 | -10~+60°C |
| 9 | 저장 온도 | -20~+70°C |
| 10 | FPC 커넥터 | 10핀, 소켓 타입 |
| 11 | FPC 피치 | 10.0mm |
| 12 | 커넥터 | COG+FPC |
| 13 | 드라이버 IC | ST7567-G4 |
| 14 | 인터페이스 | SPI |
| 15 | 백라이트 타입 | 2pcs LED, 흰색 |
| 16 | 전력 소비 | VF=4.0V, IF=30mA |
| 17 | 윤곽 차원 | 59.9 ((W) * 26.5 ((H) * 7.9 ((T) mm |
| 18 | 보기 영역 | 56.14 ((W) * 15.82 ((H) mm |
| 19 | 활동 영역 | 53.74 ((W) * 13.42 ((H) mm |
| 20 | 점 크기 | 0.40 ((W) * 0.40 ((H) mm |
| 21 | 도트 피치 | 0.42 ((W) * 0.42 ((H) mm |
128x32 COG LCD 디스플레이를 작동하는 방법:
128x32 COG 그래픽 LCD를 제어하고 구동하려면 일반적으로컨트롤러디스플레이와 인터페이스가 있습니다. 이 LCD 모듈의 많은ST7565,KS0108, 또는UC1608이 컨트롤러는 마이크로 컨트롤러 (예를 들어, Arduino) 에서 수신된 데이터를 디스플레이의 픽셀을 제어할 수 있는 신호로 변환합니다.
인터페이스를 위한 기본 단계:
디스플레이를 마이크로 컨트롤러에 연결:
사용I2C또는SPI인터페이스 (LCD 모듈에 따라) Arduino 또는 Raspberry Pi와 같은 마이크로 컨트롤러에 디스플레이를 연결합니다.
라이브러리 설치:
이런 인기 있는 컨트롤러들을 위해ST7565또는KS0108, 미리 작성된 라이브러리 (예를 들어,아다프루트 GFX또는U8glib아두이노용으로) 디스플레이를 초기화하고, 기본적인 모양을 그리며, 텍스트를 렌더링하는 것을 용이하게 합니다.
디스플레이를 제어:
컨트롤러 라이브러리 함수를 사용하여화면을 비워,픽셀을 그려,기본 모양을 만드는, 그리고텍스트를 변환.
1개그래픽 디스플레이, 당신은 간단한 아이콘, 라인, 또는 심지어 비트맵 이미지를 만들 수 있습니다. 비록 해상도 때문에, 그래픽은 상당히 간단할 것입니다.
디스플레이를 켜:
대부분의 128x32 그래픽 LCD는 낮은 전압 (예를 들어,3.3V 또는 5V), 그래서 당신의 전원 소스가 모듈과 호환되는지 확인하십시오.
128x32 COG 그래픽 LCD 디스플레이의 일반적인 응용:
이 디스플레이는 주로 높은 해상도나 색 깊이가 필요하지 않지만 그래픽 콘텐츠 또는 간단한 텍스트를 제시해야하는 응용 프로그램에서 사용됩니다.임베디드 시스템,저전력 장치, 그리고산업용.
소비자 전자제품:공간이 제한되어있는 소형 소비 전자제품에 사용됩니다.디지털 온도계,울림 시계,원격 제어기, 그리고다른 휴대용 장치.
산업 및 자동화:
용도제어판,기계 인터페이스, 그리고산업용 장비기본 그래픽, 상태 업데이트 또는 시스템 메시지가 표시되어야 하는 경우
예를 들어,온도 조절기,재고 관리, 또는프로세스 모니터링 시스템.
정보 표시:용도작은 키오스크또는정보 시스템디스플레이가 간단한 데이터나 상태 정보를 보여주어야 하는 경우티켓 기계,POS 시스템, 또는재고 표시.
게임:휴대용 휴대용 게임기또는레트로 게임기기본 픽셀 그래픽 또는 텍스트 기반 게임 인터페이스를 표시하기 위해 128x32 그래픽 LCD를 사용할 수 있습니다.
시험 장비 및 도구:종종 사용 됩니다시험 장비,디지털 미터, 또는오실로스코프실시간 데이터, 설정 또는 결과를 표시합니다.
FAQ=자주 묻는 질문
1Q: 공장은 어디죠?
A.우리 사무실은 광둥의 첸젠에 있고 우리 공장은 Jiangxi Province에 있습니다.
2질문:맞춤 샘플의 과정은 무엇입니까?
A: 문의 보내기 -- 제안 표 -- 표를 확인하고 도구 요금을 지불 -- 도면을 제공 -- 도면을 확인 -- 도구와 샘플을 만들어 -- 샘플을 완료 -- 화물 또는 바다를 통해 배송.
3질문: 무료 샘플을 받을 수 있나요?
A: 예, 5-10pcs 무료 샘플은 도구화 후 제공 될 것입니다.
4Q: 얼마나 빨리 s를 얻을 수 있습니까?앰플?
A:다른 제품 종류에 따라 시간이 달라집니다.사용 가능한 모델은 2-5 일, 사용자 정의 모델은 28-30 일.
5Q: 최소 주문 양은 무엇입니까?
A: 우리의 모든 모델은 MOQ 요구 사항이 있습니다, 자세한 정보를 위해 우리의 판매자와 연락하십시오.
6Q: LCD에 더 낮은 가격을 받을 수 있나요?
A: 예, 더 큰 / 더 많은 양을 주문하면 더 저렴한 가격입니다.
7Q: 대량 생산에 얼마나 걸릴까요?
A: 일반적으로 25-40 일. 그것은 다른 주문량과 부품 번호에 달려 있습니다.
8Q: 어떻게 제품의 품질을 제어합니까?
A: 모든 제품은 배송 전에 100% 검사됩니다.
9Q: 기술 지원을 제공 할 수 있습니까?
A: 예,우리는 상세한 사양과 초기화 코드를 제공할 것입니다.
