| 브랜드 이름: | Genyu |
| MOQ: | 1000 조각 |
| 가격: | $1.95/pieces 1000-4999 pieces |
1. 브랜드 이름: Genyu
모델 번호: GY88128-25
| 디스플레이 모드 | COB 세그먼트 디스플레이 모듈 |
| PIN 피치 | 2.54 mm |
| 화면 크기 | 64(W)*41(H)*9(D) mm |
| 모듈 크기 | 76(W)x58(H)x19.7(D) mm |
| 화면 세그먼트 | 세그먼트 맞춤형 LCD |
| 제어/드라이브 IC | HT1621 |

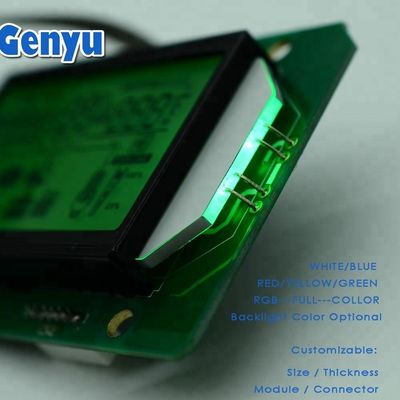

| 디스플레이 색상/BL LED | WHITE /BLUE/ RED /YELLOW /GREEN /RGB FULL COLLOR |
| 시야각 | 6시 LCD LED 화면 |
| 디스플레이 모드 | TN HTN 정방향 투과형 |
| LCD 매개변수 | Duty1/4 Bias1/3 |
| LCD 매개변수 | BL I=30MA |
| LCD 매개변수 | VOP=4.2V |
| 작동 온도 | -10~+60℃ |
| 시야 영역 | 40.5 * 20.1mm |
PIN 인터페이스 세부 정보:
| HTN CNI | 1 | DATA | HTN CN2 | 1 | N.C |
| 2 | RW | 2 | FUNCT2 | ||
| 3 | BL | 3 | VDD(5V) | ||
| 4 | CS | 4 | FUNCTION | ||
| 5 | VSS | 5 | ON.P | ||
| 6 | FUNCT2 | 6 | SW2 | ||
| 7 | VDD(5V) | ||||
| 8 | FUNCTION | ||||
| 9 | ON.P | ||||
| 10 | SW2 |
3. 도면
더 원하세요?
의도된 PIN/FPC 커넥터 다이어그램?
화면 이미지에 따른 LCD 레이아웃 디자인?
저희에게 연락하세요, 친구, 그냥 여기를 클릭하세요!

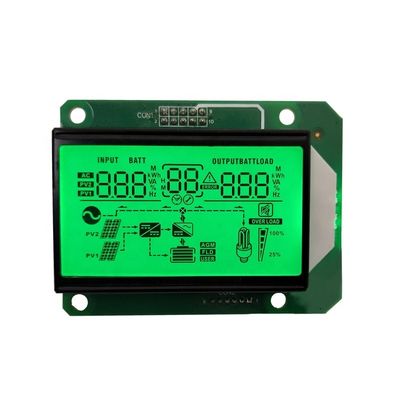

LCD 화면 전면

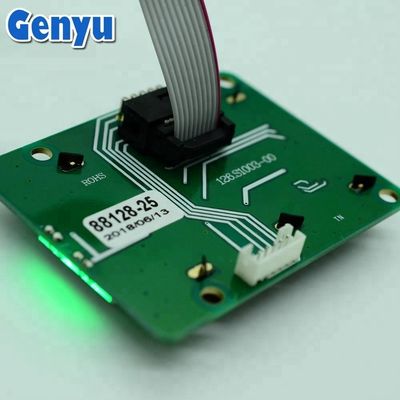

LCD 화면 뒷면

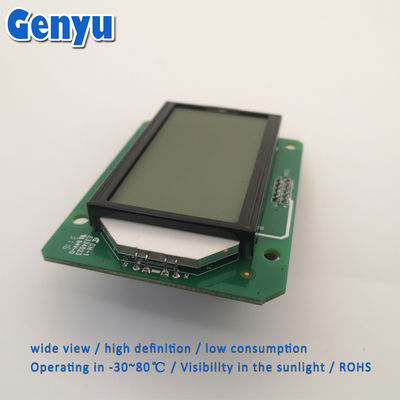

백라이트가 작동하지 않을 때

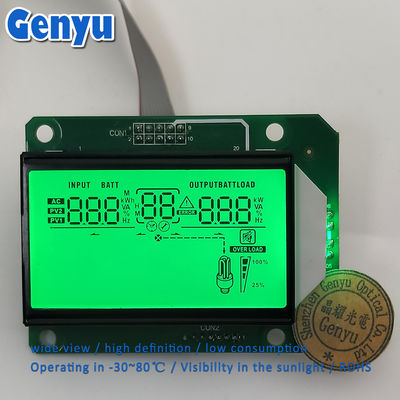

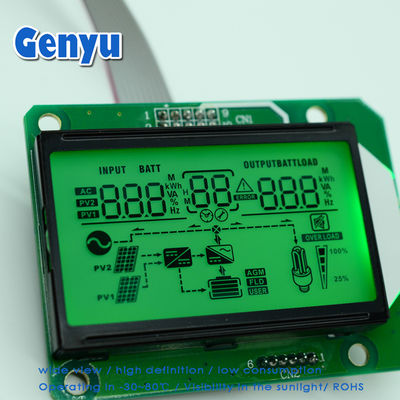

녹색 백라이트가 작동할 때
전력/태양광 인버터/UPS 제품용 더 많은 세그먼트 LCD 디스플레이 모듈
배송
상품은 결제 후 3 영업일 이내에 배송됩니다.
DHL/UPS/FedEx/TNT로: 약 2-5 영업일.
EMS로: 약 7-10 영업일.
CPAM/HKPAM으로: 약 10-30 영업일.
포장
1. 제품 크기에 따라 적절한 정전기 방지 포장 백을 선택하고, 운송 중 제품이 손상되지 않도록 폼이 있는 항공기 상자를 사용하십시오.
2. 세 가지 유형의 정전기 방지 백 또는 버블 백, 플라스틱 팔레트, 그리고 판지 상자.
3. 패키지 유형: 에어 버블 필름으로 포장하고 정전기 방지 트레이로 덮은 다음 적절한 판지 상자에 포장합니다.
포장은 거친 취급을 견딜 수 있습니다.
