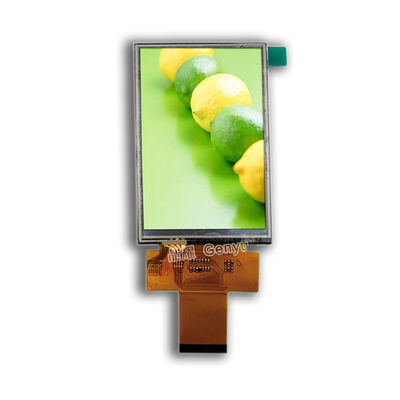

3.5 Inch 320x480 Resolution TFT LCD Display Module with Resistance Touch Panel for QR Code Display

브랜드 이름:	Genyu
MOQ:	10
가격:	Rp 60.494-77.778

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국 광둥

디스플레이 유형:

TFT

디스플레이 크기:

3.5인치

해결:

320x480픽셀

드라이브IC:

ILI9488

모듈 크기:

83.00x54.50x3.14mm

활성 영역:

73.44x48.96mm

전원공급장치:

3.3V

인터페이스:

16/18비트 병렬, RGB, SPI

픽셀 배열:

RGB 세로 줄무늬

FPC 핀:

40 핀

백라이트 전류:

120mA

백라이트 전압:

3.2V

보는 방향:

12시

터치 패널:

저항식 터치 패널(RTP)

도트 매트릭스:

320RGB(H) x 480(V)

강조하다:

320x480 Resolution TFT LCD Display

3.5 Inch TFT LCD Module

Resistance Touch Panel TFT LCD Panel

제품 설명

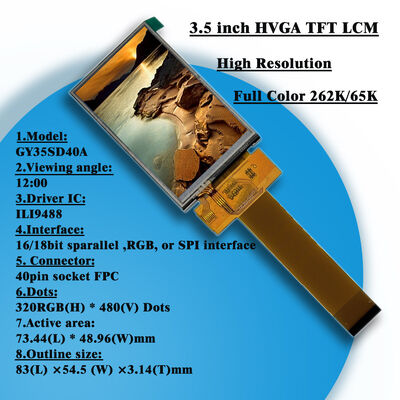

RGB 320x480 LCD Display ILI9488 LCD Module 3.5 inch TFT LCD Touch Screen

High-quality 3.5-inch TFT LCD display module with resistance touch panel, specifically designed for QR code display applications. Features ILI9488 drive IC and multiple interface options.

Pin Configuration

Pin	1	2	3	4	5	6	7	8	9-26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
Symbol	LED-K	LED-A	GND	RESET	VSYNC	HSYNC	DOTCLK	ENABLE	DB17-DB0	SDI	SDO	RD	SCK/WR	RS	CS	TE	VCI	IOVCC	GND	YD	XR	YU	XL

Key Features

Display Type: 320RGB(H) × 480(V) Dots Matrix
Size: 3.5 inch TFT display
Drive IC: ILI9488
Pixel arrangement: RGB vertical stripe
Power supply: 3.3V
FPC: 40 pin connection type
Interface: 16/18 bits parallel RGB interface, SPI interface

Technical Specifications

Item	Description
Size	3.5 inch
Resolution	320 × 480
Touch	RTP (Resistance Touch Panel)
Interface	16/18 bits parallel, RGB, SPI interface
Operating voltage	3.3 V
LED Backlight supply	If=120mA, Vf=3.2V
Outline Dimension	83(L) × 54.5(W) × 3.14(T) mm
Active Area	73.44(L) × 48.96(W) mm
