COG LCD Display with SPI Interface and ST7567 Drive IC for Handheld Devices Featuring White or Blue Backlight

브랜드 이름:	Genyu
MOQ:	1
가격:	$1.90-2.40

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국 광둥

디스플레이 유형:

FSTN, 투과형, 양성

해결:

128x64 점

구동방식:

1/65 듀티, 1/9 바이스

시야각:

6시

인터페이스:

SPI 인터페이스

드라이브IC:

ST7567

모듈 크기:

58.5*39.7*5.2mm

백라이트:

흰색 또는 파란색

시청 영역:

53.60*28.60mm

작동 온도:

-10~60℃

보관 온도:

-20~70℃

연결 유형:

COG + FPC

전원공급장치:

Vop=8.2V; Vdd=2.8V

디스플레이 크기:

2.15인치

핀 수:

강조하다:

SPI Interface COG LCD Display

ST7567 Drive IC FSTN Positive LCD

White or Blue Backlight 128x64 Dots LCD

제품 설명

COG LCD Display 128x64 Dots Screen with ST7567 Controller

High-quality FSTN positive LCD display with 128x64 dot matrix resolution, designed specifically for handheld devices and embedded applications.

SPI Interface Pin Configuration

Pin	1	2	3	4	5	6	7	8	9	10
Symbol	CS1B	/RES	A0	D6(SCL)	D7(SDA)	VDD	VSS	V0	XV0	VG

Technical Specifications

Display Type: FSTN LCD screen, 128x64 dot matrix display
Technology: Transmissive LCD screen, Positive type
Interface: 4-wire SPI
Drive IC: ST7567 (COG - Chip On Glass)
Viewing Angle: 6 O'CLOCK
Power Supply: Vop=8.2V; Vdd=2.8V
Backlight Options: White or Blue LED

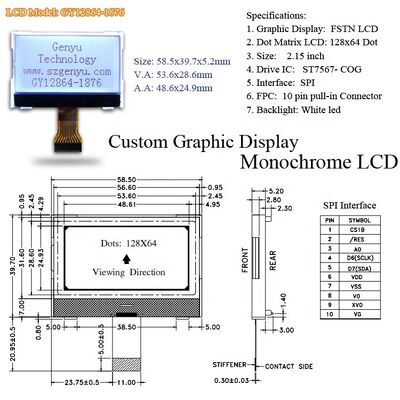

Physical Dimensions

Structure: LCD + IC + FPC + BL

Module Size: 58.50×39.70×5.20 mm

Viewing Area: 53.60×28.60 mm

Working Temperature: -10°C to 60°C

Storage Temperature: -20°C to 70°C

Connection: COG + FPC

Need additional technical information? Require FPC connector pin diagrams or custom LCD layout design? Contact our technical team for assistance.

Product Models

GY12864-1876W: Positive LCD with White backlight
GY12864-1876B: Positive LCD with Blue backlight

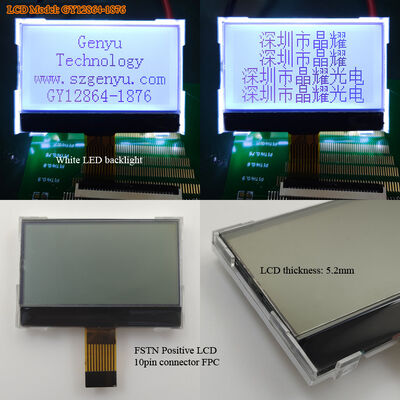

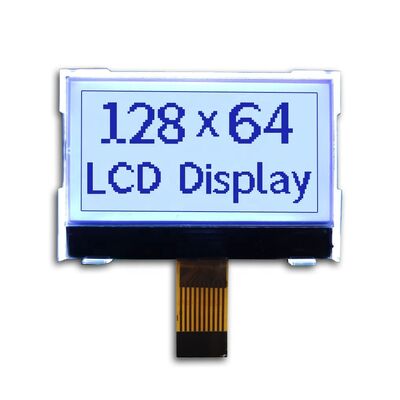

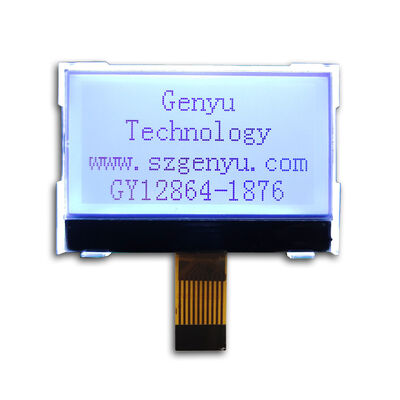

Product Images

Related LCD Products

1.7 Inches 128×64 COG LCD: With PCB Board, FSTN Positive LCD Display, COB LCD 14pin UC1701 Drive IC, SPI interface
2.76 Inches 19264 LCD: FSTN Positive/Negative LCD Display, COG LCD 24 pin UC1604 Drive IC, SPI interface
2.7 Inches 12864 LCD: FSTN Positive/Negative LCD Display, COG LCD 24 pin UC1604 Drive IC, Blue or White backlight
1.46 Inches Small Size Screen: 128×64 dot matrix Graphic LCD, FSTN COG 14 pin connector, Black white Monochrome LCD Screen

Ordering & Support

Payment Terms

T/T, Western Union, Paypal. Please contact us before making payment.

Delivery Options

Items ship within 3 working days after payment confirmation.
DHL/UPS/FedEx/TNT: 2-5 working days
EMS: 7-10 working days
CPAM/HKPAM: 10-30 working days

Packaging

Anti-static bag or Bubble bag (for samples)
Plastic pallet
Carton box

For technical specifications, custom requirements, or volume pricing, contact our LCD specialists today.
